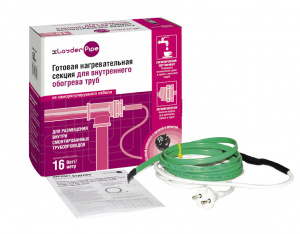

Комплект xLayder Pipe EHL-16-6 внутрь трубы

Секция для внутреннего обогрева труб xLayder Pipe. В нашей стране много регионов, в которых температура окружающей среды зимой достигает отметки -30 °С и более. При таких температурах велика вероятность замерзания трубопроводов. Обычное утепление труб часто не спасает их от образования ледяных пробок, закупоривания и разрыва. Чтобы вода не замерзала, необходимо ее обогревать, при этом установить греющий кабель снаружи трубопровода не всегда возможно. Секции xLayder Pipe предназначены для установки внутри трубопроводов, в том числе в уже готовых смонтированных системах водоснабжения. Секции xLayder Pipe позволяют поддерживать в трубах необходимую температуру для предотвращения образования ледяных пробок и защиты всей системы водоснабжения. Готовые нагревательные секции для обогрева труб xLayder Pipe рекомендованы для внутреннего обогрева трубопроводов с питьевой водой, а также для водопроводных и канализационных труб. Для ввода в трубу нагревательная секция оборудована специальной герметичной муфтой, с наружной резьбой 1/2’’ (переходная футорка на 3/4’’ в комплекте). Кабель обладает достаточной жесткостью, которая упрощает прокладку внутри трубы. Состав комплекта xLayder Pipe внутрь трубы • Нагревательная секция, состоящая из саморегулируемого кабеля EHL16-2CT, муфты для ввода нагревательного кабеля внутрь трубы, силового кабеля длиной 3 м и вилки. • Паспорт изделия с рекомендациями по подбору и монтажу. Состав муфты, предустановленной на нагревательной секции xLayder Pipe 1. Сальниковый узел с внешней резьбой 1/2”; 2. Втулка уплотнителя с внешней резьбой 1/2”; 3. Латунные шайбы (2 шт.); 4. Уплотнитель; 5. Футорка переходная с 1/2” на 3/4”. Пример монтажа секции в уже смонтированную трубу Монтаж греющего кабеля внутри трубы проводится при температуре не ниже 5 °С. Во избежание механических повреждений нагревательной секции монтаж необходимо осуществлять на очищенную поверхность: без острых углов и кромок, очищенную от грязи и ржавчины, капель от сварки, брызг цемента или других веществ, которые могли бы повредить нагревательную секцию. Нагревательная секция не должна подвергаться механическим нагрузкам, растяжению и скручиванию в продольной плоскости в процессе монтажа и эксплуатации. При монтаже и эксплуатации нагревательной секции кабель не должен изгибаться на радиус меньший, чем указан в технических характеристиках настоящего документа или паспорта изделия. Ввод кабеля в трубу производится через резьбовой тройник 90° или 45° (см. схему 1, 2 или 3). Ниже приведены схемы предустановленной муфты и три варианта ввода кабеля в трубу, исключающие его повреждение при монтаже. Последовательность монтажа нагревательной секции в трубу • Установите на трубу тройник соответствующего размера. • Сальниковый узел (1) имеет наружнюю резьбу 1/2”. При необходимости смонтировать нагревательную секцию в тройник диаметром 3/4” следует использовать футорку (5) с 1/2” на 3/4” (входит в комплект). В случае монтажа на трубы большего диаметра, футорка необходимого размера приобретается отдельно. • Перед установкой кабеля в трубу раскрутите муфту на составляющие (схема 1), чтобы муфта свободно двигалась по кабелю. • Установите на тройник сальниковый узел (1) (для труб диаметром 1/2’’) или сначала футорку (5), а затем сальниковый узел (для труб диаметром 3/4’’ и более). • Аккуратно заведите греющий кабель в трубу, чтобы резьба не повредила покрытие греющего кабеля. При необходимости резьбу можно прикрыть скотчем. • Соберите сальниковый узел, затянув втулку уплотнителя (2) так, чтобы почувствовать сопротивление при затяжке. Подайте воду в систему для проверки герметичности соединений. И в случае необходимости подтяните втулку уплотнителя. • Включите и протестируйте систему.

Характеристики

Тип кабеля     саморегулирующийся
Форма поставки     готовый комплект
Наличие защитного экрана     да
Внутренний обогрев труб с питьевой водой     да
Применение     обогрев труб
Длина силового провода,м
3
Габаритный размер греющего кабеля, мм х мм
8х5
Питание, В/Гц
220-230/50
Изоляция внешняя
пищевой полиолефин
Класс защиты
IP67
Гарантийный срок, лет (год)
5
Срок службы, лет
20
Инструкция 1 ссылка
https://caleo.ru/pdf/instr%20xLayder%20Pipe%20PIPE%20INSIDE%20jan%202020%20A5%20web.pdf
Вес, кг    0,87
Высота упаковки, м    0,115
Длина упаковки, м    0,26
Объем, м3    0,008
Ширина упаковки, м    0,275
