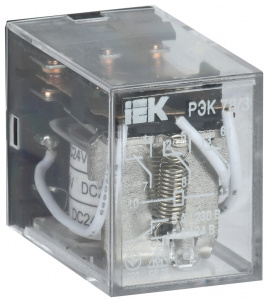

Реле промежуточные модульной серии РЭК77 и РЭК78 предназначены для передачи команд управления исполнительными элементами путем коммутации их электрических цепей своими переключающими контактами. Реле соединяются с розеточными модульными разъемами РРМ77 и РРМ78, устанавливаемыми на 35-мм монтажной DIN-рейке. На разъемах расположены зажимы выводов переключающих контактов и катушки. В реле применяются серебросодержащие контакты.
Технические характеристики
Тип напряжения управления Постоянный (DC)
Номин напряж питания цепи управ Us пост тока DC, В 24
Номин напряжение питания цепи управ Us AC 50 Гц, В -
Количество переключающих контактов 3
Номин ток, А 5
Тип переключающих контактов Прочее
Кол-во групп переключающих контактов 3
С сигнальной лампой - индикатором Нет
Тип присоед разъема PPM78/3
Тип подключения Плоское разъёмное соединение
Кол-во норм разомкнутых - НО контактов 3
Мощность катушки управления при DC 12 В, Вт 0.9
Ток потребляемый катушкой при AC 24 В, мА 65.0
Со съемными зажимами Нет
Степень защиты - IP IP40
Сопротивление изоляции, мОм ≥ 100
Мех износостойкость, циклов ≥ 10^7
Тип управления или переключения Моностабильное
Ток потребляемый катушкой при DC 12 В, мА 75.0
Высота, мм 42
Глубина, мм 27
Климатическое исполнение У2.1
Мощность катушки управления при DC 24 В, Вт 1.0
Мощность катушки управления при AC 12 В, ВА 1.4
В комплекте с розеткой Нет
Мощность катушки управления при AC 24 В, ВА 1.6
Ток потребляемый катушкой при AC 12 В, мА 115.0
Номин раб напряжение AC контактов, В 230
Мощность катушки управления при AC 230 В, ВА 1.7
Ток потребляемый катушкой при DC 24 В, мА 40.0
Электр износостойкость, циклов ≥ 10^5
Кол-во нормально замкнутых - НЗ контактов 3
Температура эксплуатации, °C -45...40
С перекидными контактами Нет
Ширина, мм 20.5
Полюсность Определенная полюсность
Номин раб напряжение DC контактов, В 24
Ток потребляемый катушкой при AC 230 В, мА 7.5
